Драфт L

Описание

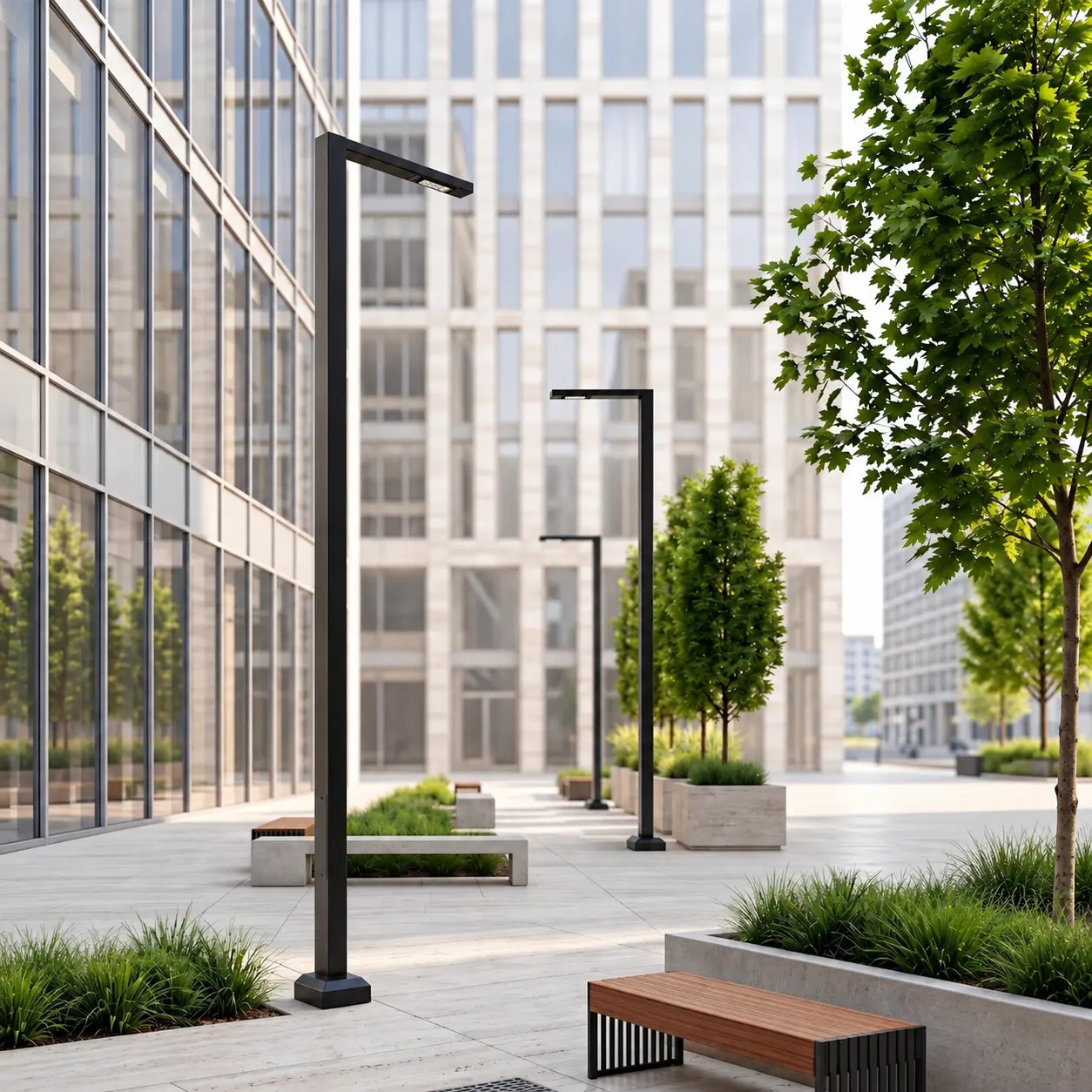

Декоративный осветительный комплекс: Технологичное решение «2-в-1»

Объединяет несущую конструкцию и светодиодный источник света в единую, готовую к монтажу систему. Это позволяет одним решением закрыть две задачи: установку декоративной опоры и организацию эффективного освещения.

Вариативность дизайна: Широкая палитра форм-факторов для гармоничной интеграции в любую архитектурную среду — от ЖК премиум-класса до городских парков.
Эффективность внедрения: Сокращение времени на подбор и согласование компонентов, упрощение логистики и монтажа.
Эстетика и надежность: Каждый комплекс — это завершенный элемент благоустройства с высокой антикоррозионной защитой.

Описание

Модификации

Комплектующие

Документы

Способ монтажа

Фланцевый

Подключение

Подземное, внутренний подвод питающего кабеля

Покрытие

Антикоррозионное покрытие методом горячего цинкования ГОСТ 9.307-2021, порошковое окрашивание согласно палитре RAL

Подземная часть

Нет в комплекте (Закладная деталь фундамента (ЗДФ) поставляется отдельно)

Мощность

15W, 30W, 40W, 60W

Световой поток

1875Lm , 3750Lm , 5000Lm, 7500Lm

Наименование	H	В	Т	Т1	А	Б	d1	d2	Световой поток, Лм	Мощность, Вт	Общая масса, кг
Драфт L-4,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	4000	850	100	50	220	160	18	27	1875	15	48.9
Драфт L-5,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	5000	850	100	50	220	160	18	27	1875	15	58.4
Драфт L-6,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	6000	850	100	50	220	160	18	27	1875	15	67.9
Драфт L-4,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	4000	850	100	50	220	160	18	27	3750	30	48.9
Драфт L-5,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	5000	850	100	50	220	160	18	27	3750	30	58.4
Драфт L-6,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	6000	850	100	50	220	160	18	27	3750	30	67.9
Драфт L-7,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	7000	870	120	60	270	200	23	36	3750	30	96.5
Драфт L-4,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	4000	850	100	50	220	160	18	27	5000	40	48.9
Драфт L-5,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	5000	850	100	50	220	160	18	27	5000	40	58.4
Драфт L-6,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	6000	850	100	50	220	160	18	27	5000	40	67.9
Драфт L-7,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	7000	870	120	60	270	200	23	36	5000	40	96.5
Драфт L-6,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	6000	850	100	50	220	160	18	27	7 500	60	68.2
Драфт L-7,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	7000	870	120	60	270	200	23	36	7 500	60	96.8
Драфт L-8,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	8000	870	120	60	270	200	23	36	7 500	60	108.3

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.

Наименование	Рекомендуемая ЗДФ
Драфт L-4,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт L-5,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт L-6,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт L-4,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт L-5,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт L-6,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт L-7,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт L-4,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт L-5,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт L-6,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт L-7,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт L-6,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт L-7,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт L-8,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
