Драфт R

Описание

Модификации

Комплектующие

Документы

Способ монтажа

Фланцевый

Подключение

Подземное, внутренний подвод питающего кабеля

Покрытие

Антикоррозионное покрытие методом горячего цинкования ГОСТ 9.307-2021, порошковое окрашивание согласно палитре RAL

Подземная часть

Нет в комплекте (Закладная деталь фундамента (ЗДФ) поставляется отдельно)

Мощность

15W, 30W, 40W, 60W

Световой поток

1875Lm, 3750Lm, 5000Lm, 7500Lm

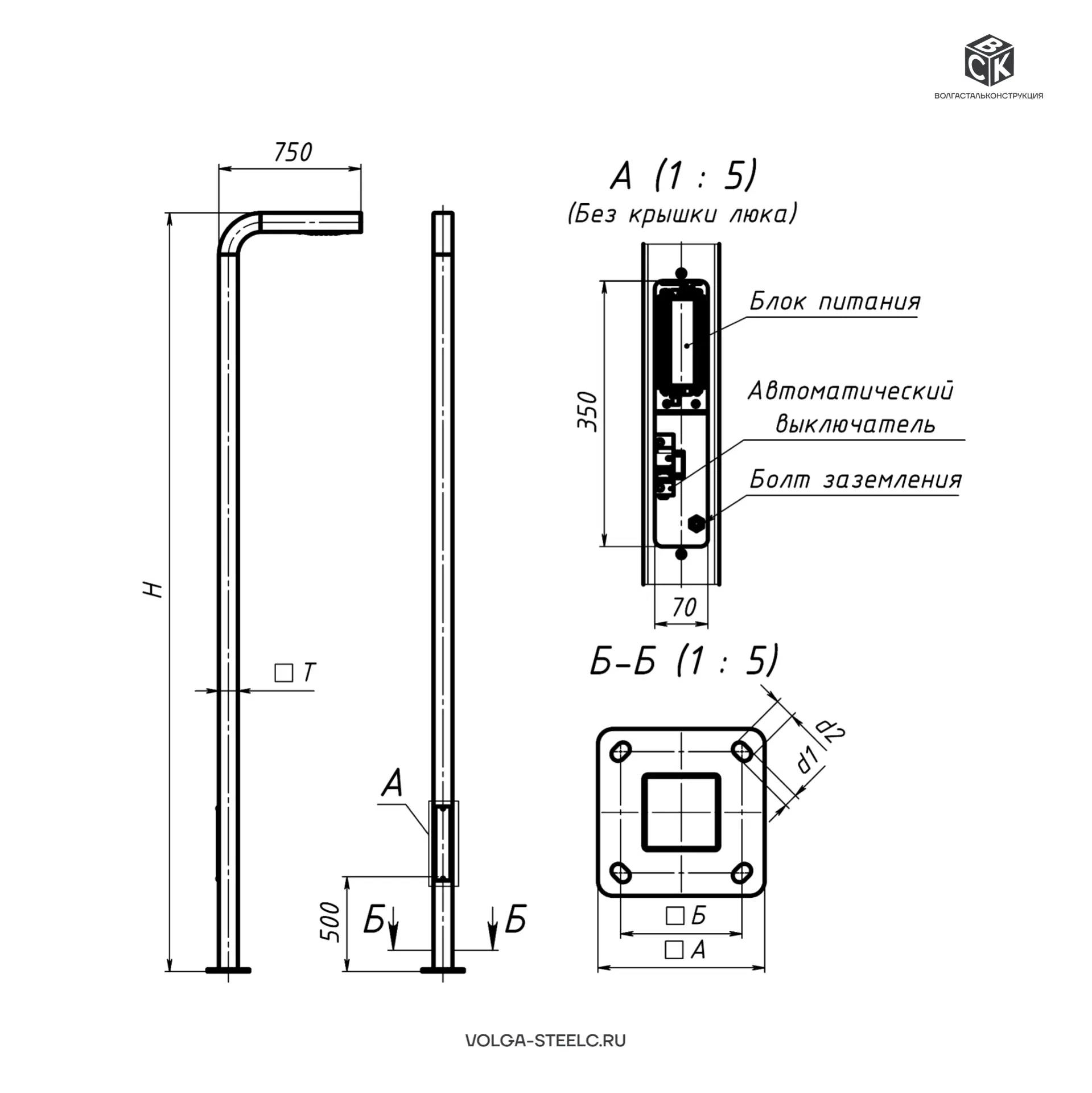

Наименование	H	T	А	Б	Метиз	Мощность, Вт	Световой поток, Лм	Общая масса, кг
Драфт R-4,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	4000	100	220	160	4хМ16	15	1875	51.3
Драфт R-5,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	5000	100	220	160	4хМ16	15	1875	60.9
Драфт R-6,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	6000	100	220	160	4хМ16	15	1875	70.4
Драфт R-4,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	4000	100	220	160	4хМ16	30	3750	51.3
Драфт R-5,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	5000	100	220	160	4хМ16	30	3750	60.9
Драфт R-6,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	6000	100	220	160	4хМ16	30	3750	70.4
Драфт R-7,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	7000	120	270	200	4хМ20	30	3750	99.8
Драфт R-4,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	4000	100	220	160	4хМ16	40	5000	51.3
Драфт R-5,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	5000	100	220	160	4хМ16	40	5000	60.9
Драфт R-6,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	6000	100	220	160	4хМ16	40	5000	70.4
Драфт R-7,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	7000	120	270	200	4хМ20	40	5000	99.8
Драфт R-6,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	6000	100	220	160	4хМ16	60	7500	70.7
Драфт R-7,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	7000	120	270	200	4хМ20	60	7500	100
Драфт R-8,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	8000	120	270	200	4хМ20	60	7500	112

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.

Наименование	Рекомендуемая ЗДФ
Драфт R-4,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт R-5,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт R-6,0-ц LED 15W 1875Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт R-4,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт R-5,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт R-6,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт R-7,0-ц LED 30W 3750Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт R-4,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт R-5,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт R-6,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт R-7,0-ц LED 40W 5000Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт R-6,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт R-7,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт R-8,0-ц LED 60W 7500Lm 4000K RAL 9005 муар	ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
