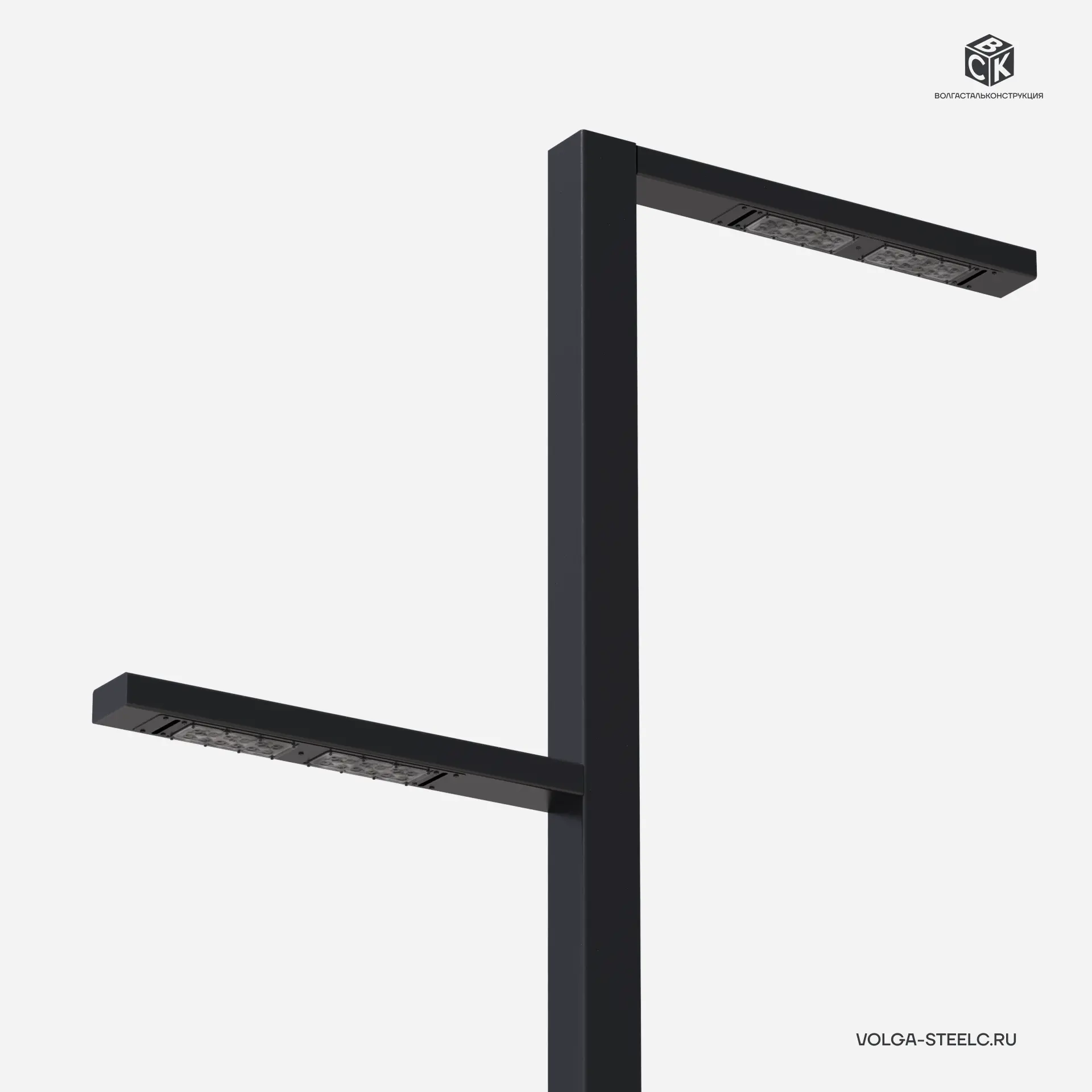

Драфт Z

Описание

Декоративный осветительный комплекс: Технологичное решение «2-в-1»

Объединяет несущую конструкцию и светодиодный источник света в единую, готовую к монтажу систему. Это позволяет одним решением закрыть две задачи: установку декоративной опоры и организацию эффективного освещения.

  • Вариативность дизайна: Широкая палитра форм-факторов для гармоничной интеграции в любую архитектурную среду — от ЖК премиум-класса до городских парков.
  • Эффективность внедрения: Сокращение времени на подбор и согласование компонентов, упрощение логистики и монтажа.
  • Эстетика и надежность: Каждый комплекс — это завершенный элемент благоустройства с высокой антикоррозионной защитой.
Описание
Модификации
Комплектующие
Документы
Способ монтажа
Фланцевый
Подключение
Подземное, внутренний подвод питающего кабеля
Покрытие
Антикоррозионное покрытие методом горячего цинкования ГОСТ 9.307-2021, порошковое окрашивание согласно палитре RAL
Подземная часть
Нет в комплекте (Закладная деталь фундамента (ЗДФ) поставляется отдельно)
Мощность
2х15W, 2х30W, 2х40W, 2х60W
Световой поток
3750Lm, 7500Lm, 10000Lm, 15000Lm
Наименование H Н1 В T T1 А Б Метиз Мощность, Вт Световой поток, Лм Общая масса, кг
Драфт Z-4,0-ц LED 2х15W 3750Lm 4000K RAL 9005 муар 4000 3000 1600 100 50 220 160 4хМ16 2х15 3 750 55.3
Драфт Z-5,0-ц LED 2х15W 3750Lm 4000K RAL 9005 муар 5000 4000 1600 100 50 220 160 4хМ16 2х15 3 750 64.9
Драфт Z-6,0-ц LED 2х15W 3750Lm 4000K RAL 9005 муар 6000 5000 1600 100 50 220 160 4хМ16 2х15 3 750 74.5
Драфт Z-4,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар 4000 3000 1600 100 50 220 160 4хМ16 2х30 7 500 55.3
Драфт Z-5,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар 5000 4000 1600 100 50 220 160 4хМ16 2х30 7 500 64.9
Драфт Z-6,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар 6000 5000 1600 100 50 220 160 4хМ16 2х30 7 500 74.5
Драфт Z-7,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар 7000 6000 1620 120 60 270 200 4хМ20 2х30 7 500 105
Драфт Z-4,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар 4000 3000 1600 100 50 220 160 4хМ16 2х40 10 000 55.3
Драфт Z-5,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар 5000 4000 1600 100 50 220 160 4хМ16 2х40 10 000 64.9
Драфт Z-6,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар 6000 5000 1600 100 50 220 160 4хМ16 2х40 10 000 74.5
Драфт Z-7,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар 7000 6000 1620 120 60 270 200 4хМ20 2х40 10 000 105
Драфт Z-6,0-ц LED 2х60W 15000Lm 4000K RAL 9005 муар 6000 5000 1600 100 50 220 160 4хМ16 2х60 15 000 75.1
Драфт Z-7,0-ц LED 2х60W 15000Lm 4000K RAL 9005 муар 7000 6000 1620 120 60 270 200 4хМ20 2х60 15 000 105
Драфт Z-8,0-ц LED 2х60W 15000Lm 4000K RAL 9005 муар 8000 7000 1620 120 60 270 200 4хМ20 2х60 15 000 116

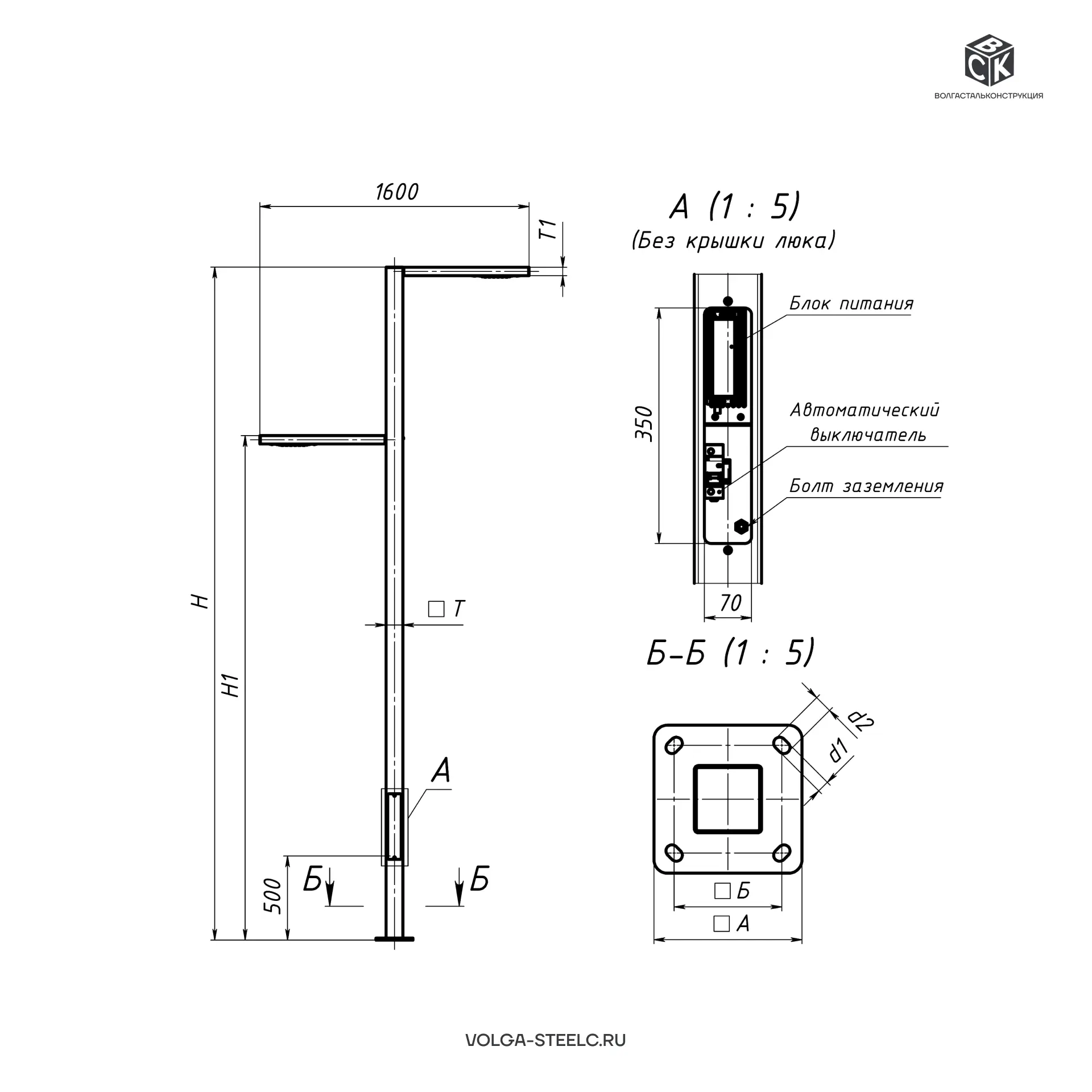

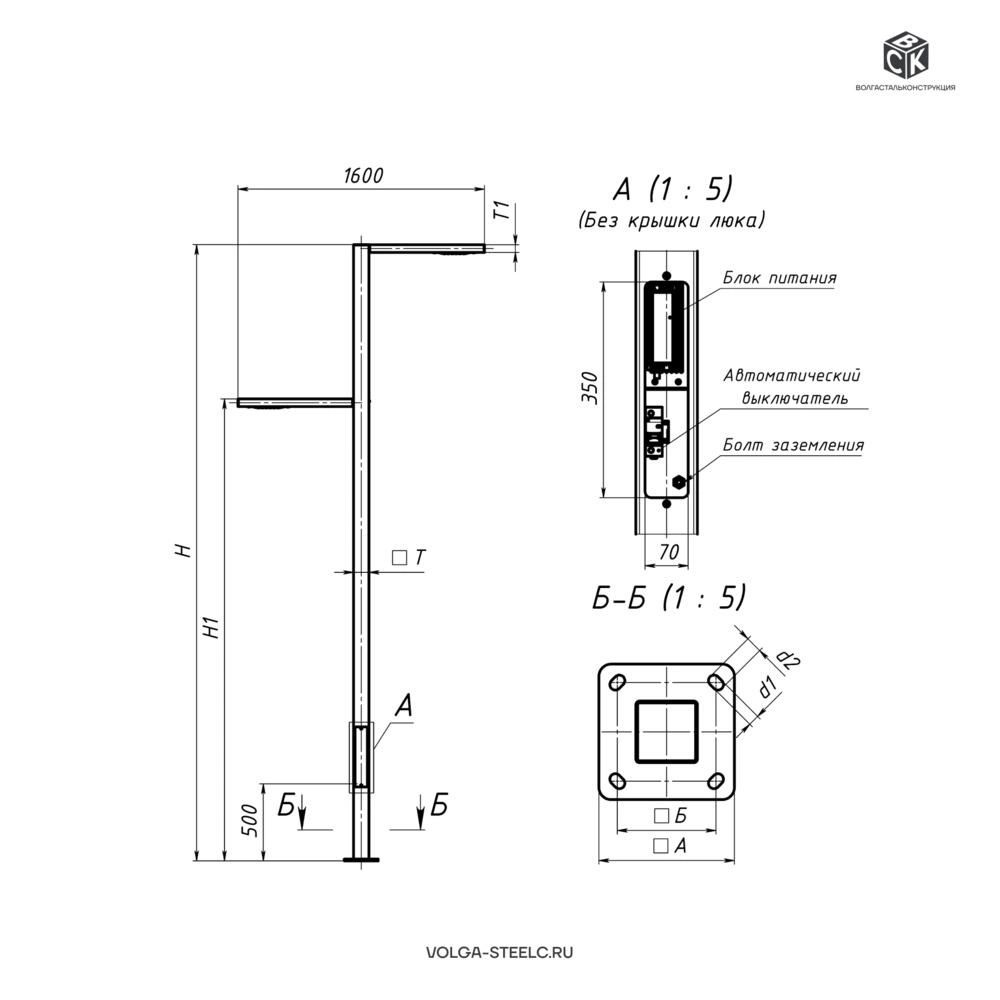

Чертеж

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.

Наименование Рекомендуемая ЗДФ
Драфт Z-4,0-ц LED 2х15W 3750Lm 4000K RAL 9005 муар ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт Z-5,0-ц LED 2х15W 3750Lm 4000K RAL 9005 муар ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт Z-6,0-ц LED 2х15W 3750Lm 4000K RAL 9005 муар ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт Z-4,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт Z-5,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт Z-6,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт Z-7,0-ц LED 2х30W 7500Lm 4000K RAL 9005 муар ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт Z-4,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт Z-5,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар ЗДФ D108 H1,0 (220х160х12) 4хМ16-пу
Драфт Z-6,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт Z-7,0-ц LED 2х40W 10000Lm 4000K RAL 9005 муар ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт Z-6,0-ц LED 2х60W 15000Lm 4000K RAL 9005 муар ЗДФ D108 H1,2 (220х160х12) 4хМ16-пу
Драфт Z-7,0-ц LED 2х60W 15000Lm 4000K RAL 9005 муар ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Драфт Z-8,0-ц LED 2х60W 15000Lm 4000K RAL 9005 муар ЗДФ D159 H1,5 (270х200х16) 4хМ20-пу
Чертеж

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.

  1. Сертификат
    Перейти
  2. Декларация на ДОК (Декоративный осветительный комплекс)
    Перейти
  3. 15W IES
    Перейти
  4. 30W IES
    Перейти
  5. 40W IES
    Перейти
  6. 60W IES
    Перейти

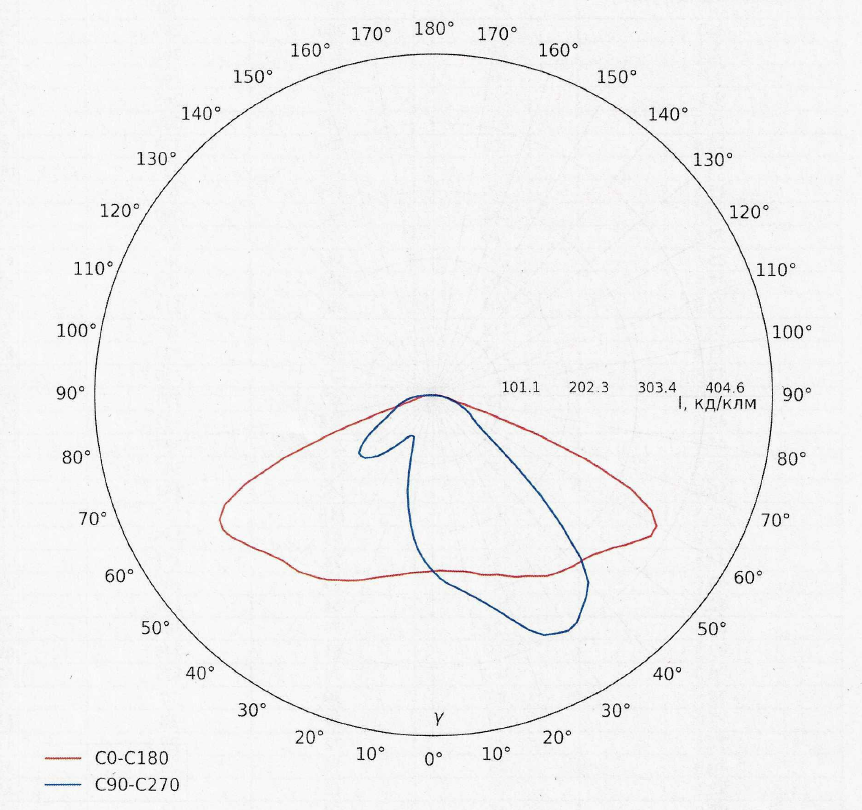

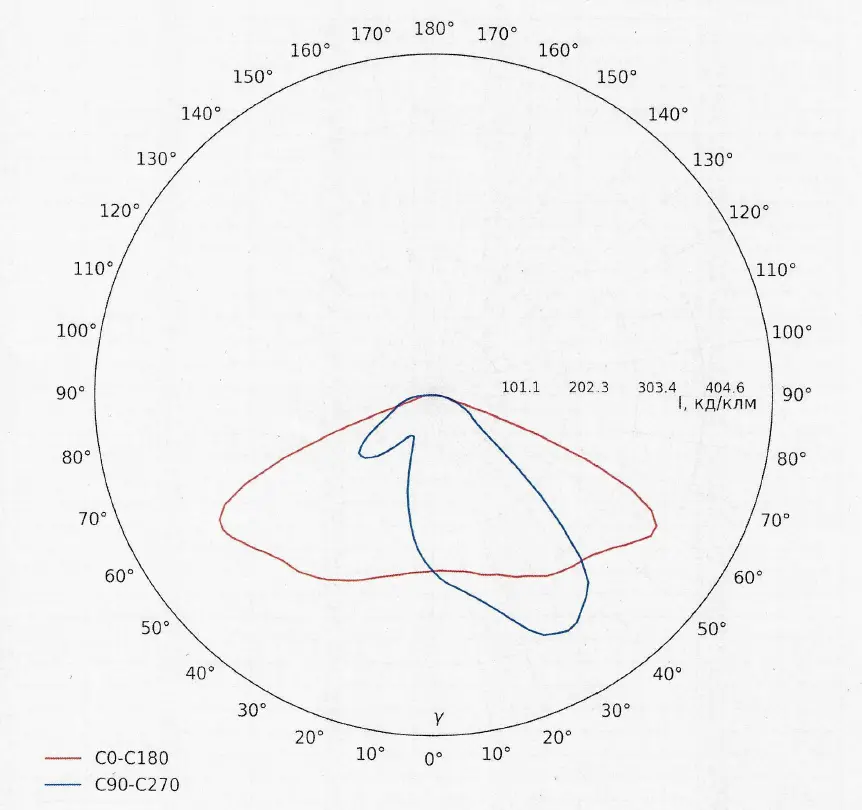

  7. 15W Диаграмма
    Перейти

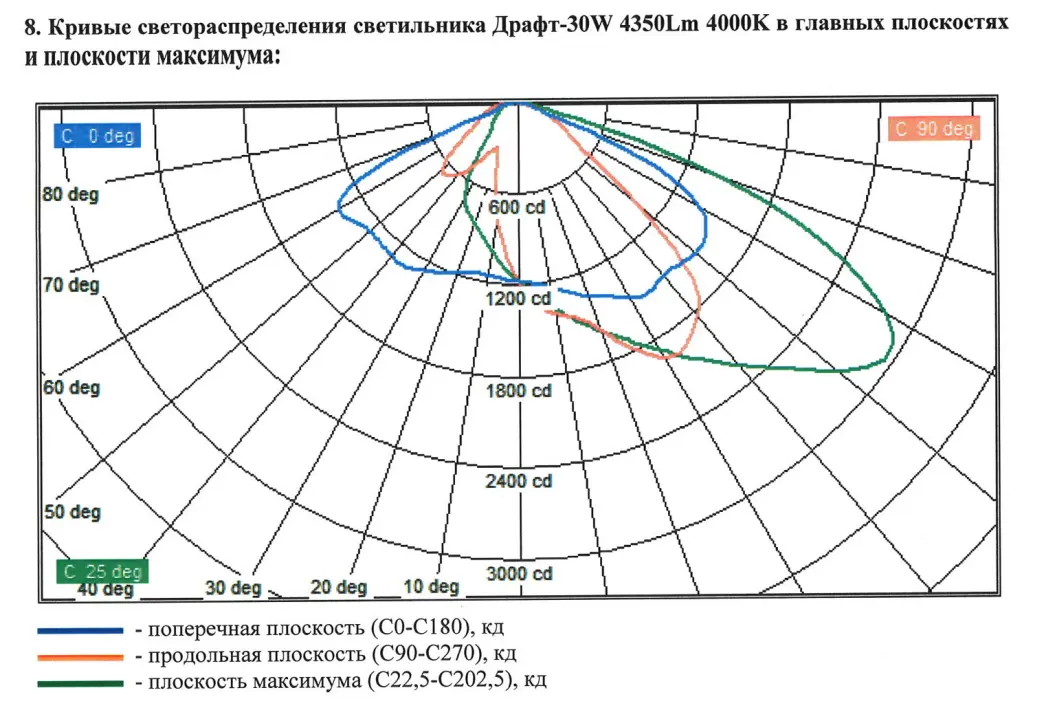

  8. 30W Диаграмма
    Перейти

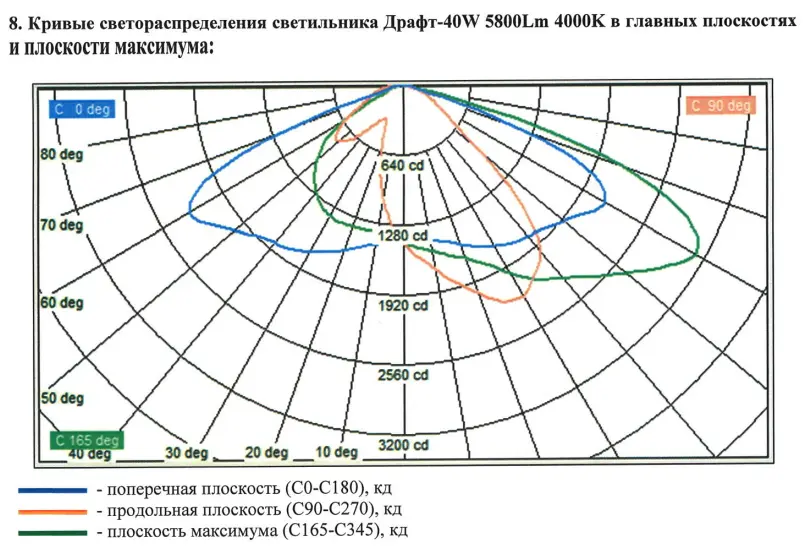

  9. 40W Диаграмма
    Перейти

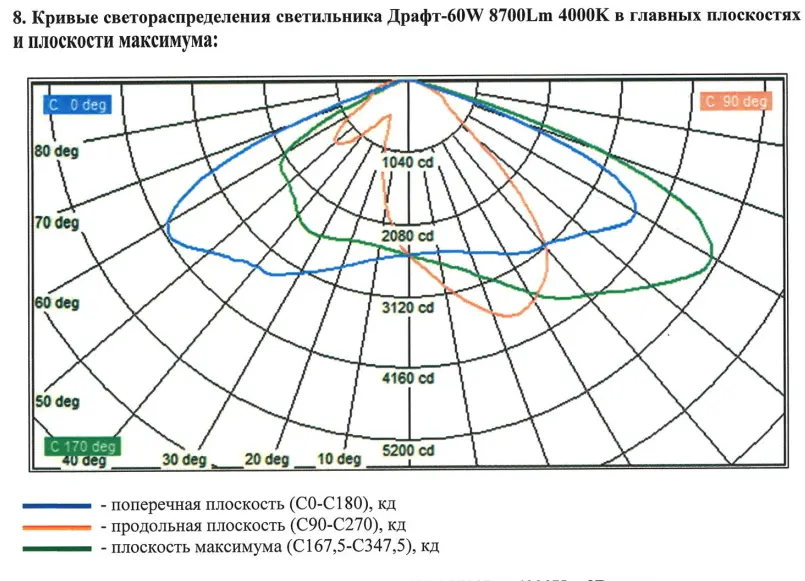

  10. 60W Диаграмма
    Перейти

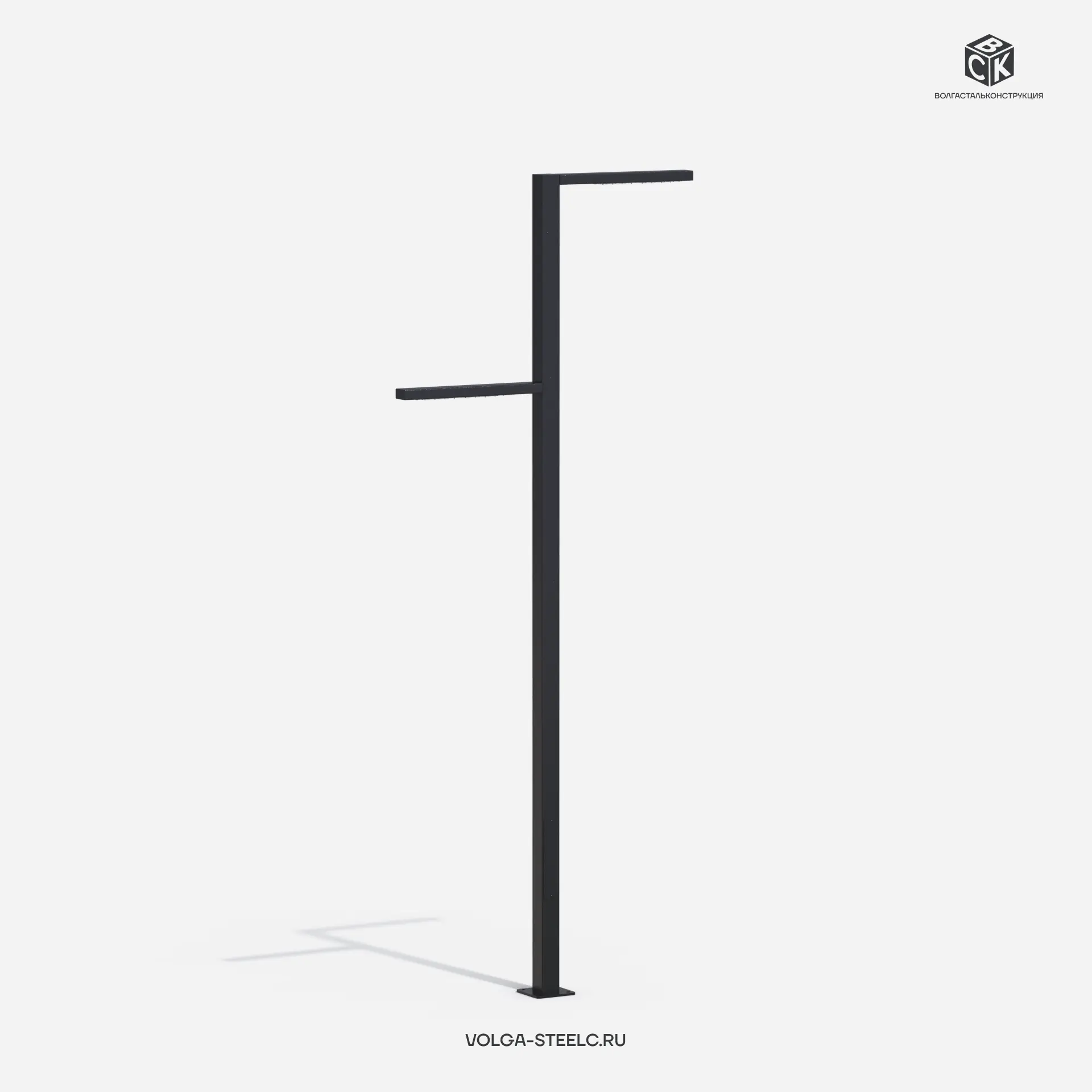

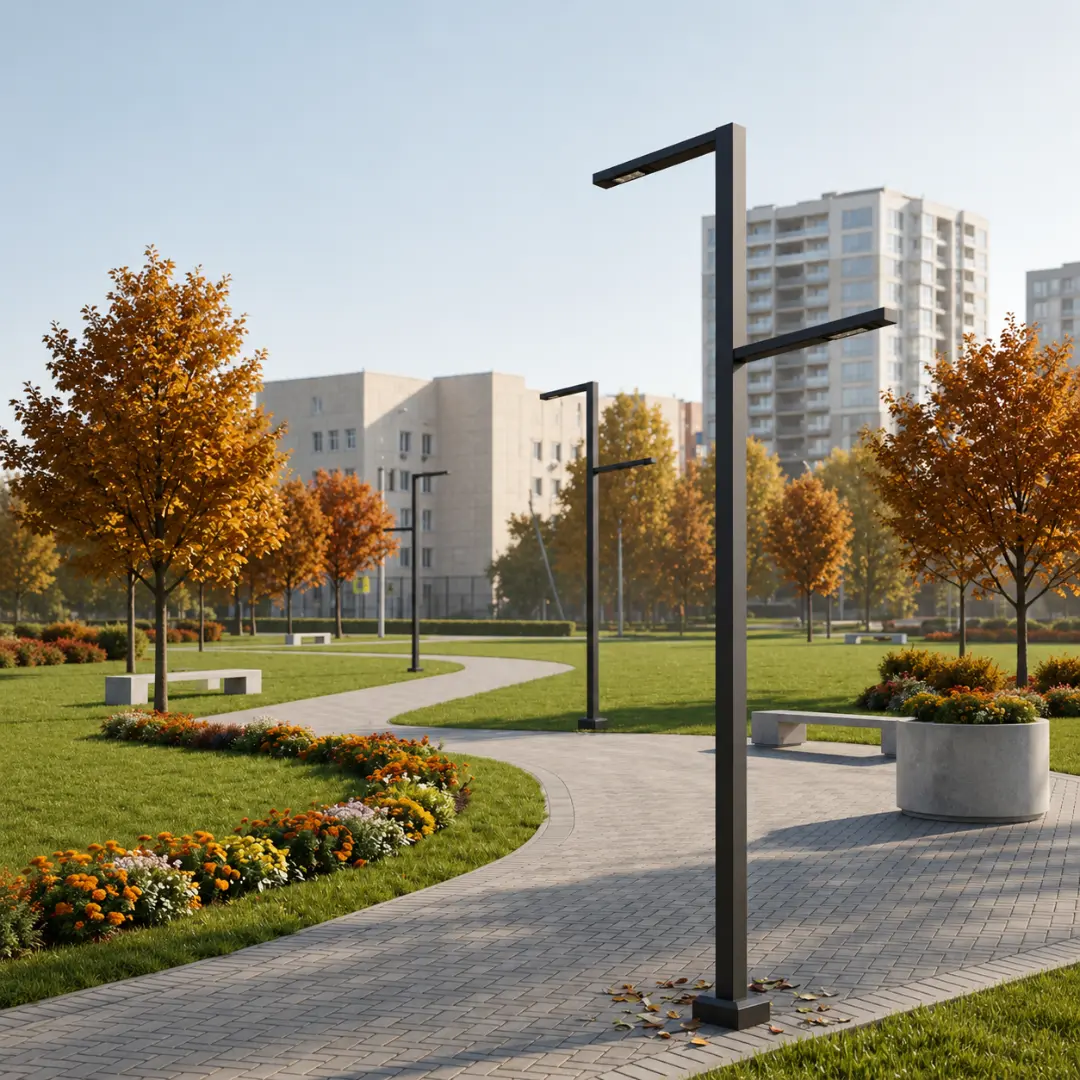

Наглядное исполнение опоры
