Опоры несиловая гранёная Кипарис

Описание

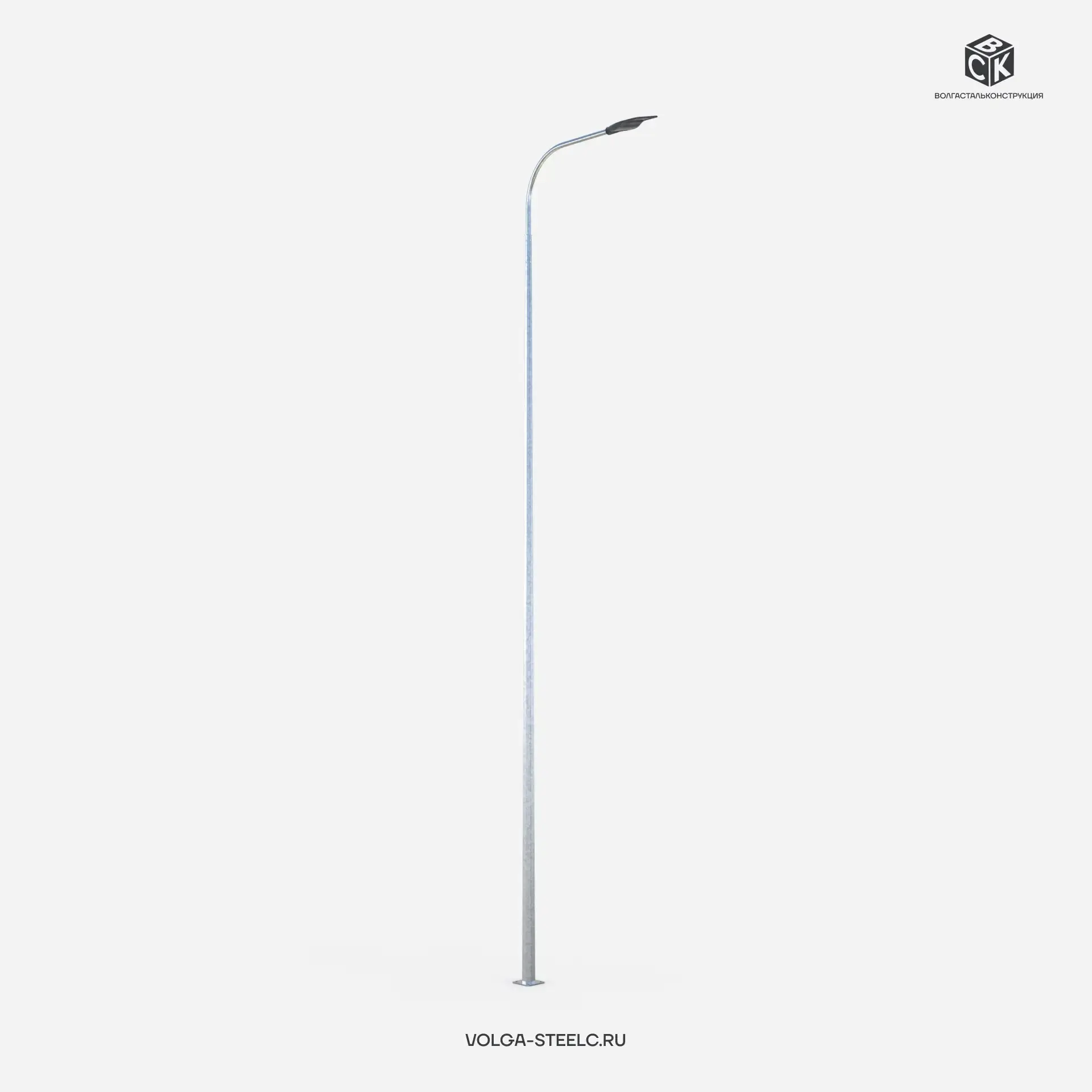

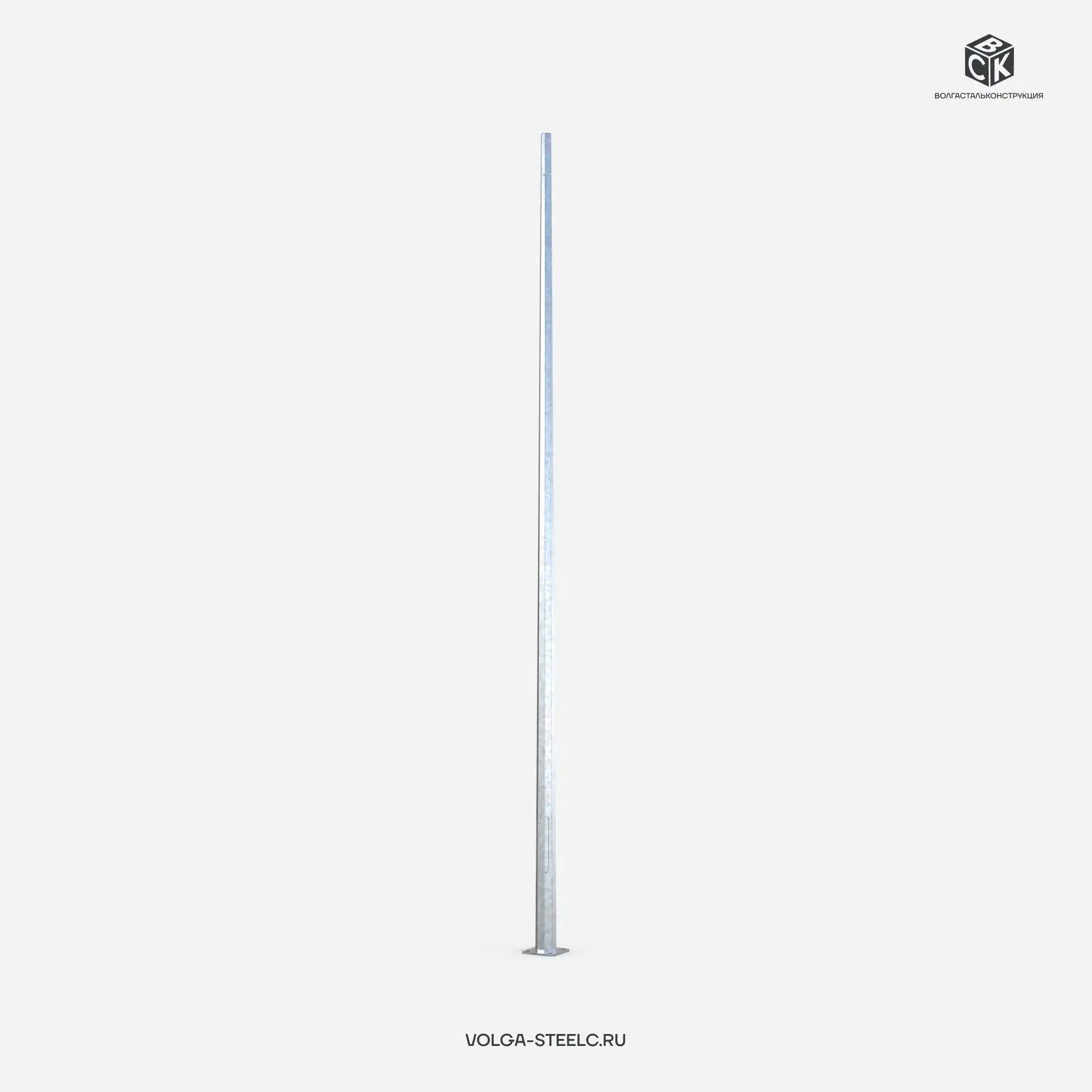

Универсальная опора наружного освещения.

Опора типа Кипарис практична как в обслуживании, так и в установке, в зависимости от выбора высоты опоры и мощности осветительного прибора может освещать большое пространство.

Для изготовления опоры Кипарис используется высококачественный сертифицируемый листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2017, с учетом коэффициента запаса прочности.

Антикоррозийное покрытие наносят методом горячего цинкования в соответствии с ГОСТ  9.307-89, что обеспечивает сохранность металлоконструкции от 15 до 25 лет. Кроме того опора может быть обработана декоративным лакокрасочным покрытием по желанию заказчика и в соответствии с требованиями ГОСТ 9.032.

На данный вид опоры устанавливаются кронштейны для различных осветительных приборов.

Установка осуществляется на закладную деталь фундамента.

Основные параметры фундамента определяются в зависимости от климатических условий эксплуатации и вида грунта с помощью расчета.

Ветровой район для установки опоры Кипарис от I до III включительно.

По всем вопросам:
Звоните по телефону +7 (831) 288-93-67
Пишите на почту

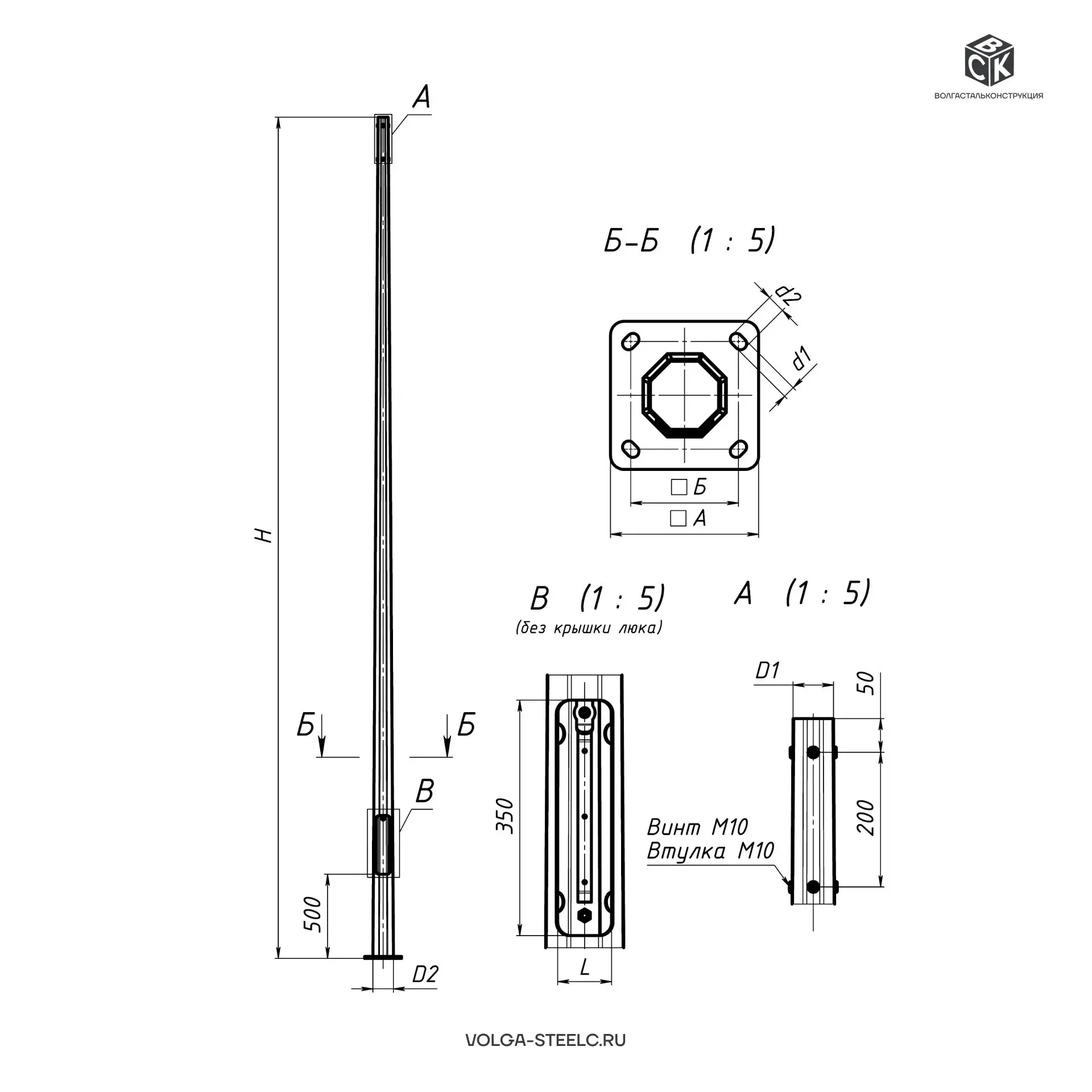

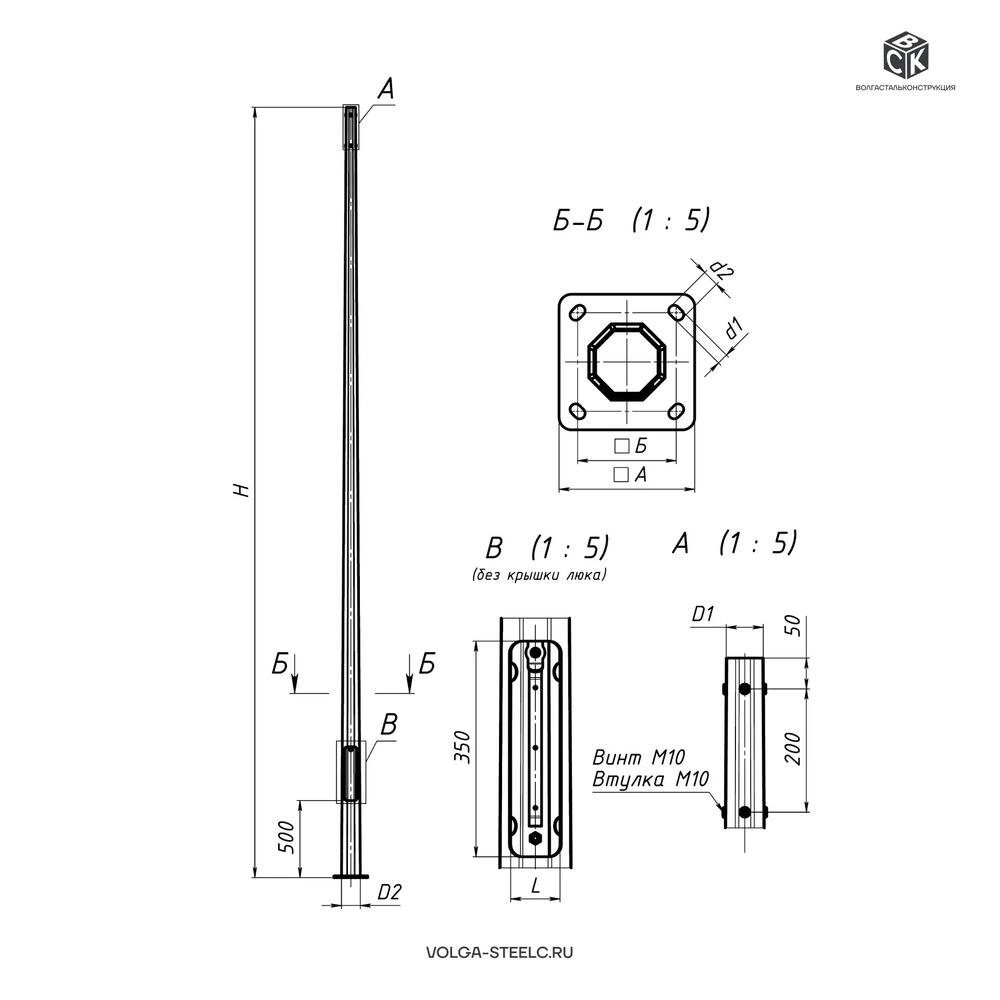

Наименование Артикул Рекомендуемая закладная деталь фундамента Обозначение установочного места кронштейна Вес опоры, кг Размеры
Н D1 D2 А Б d1 d2 L
Кипарис-3,0-ц VSC001201030101 ЗДФ D108 H1,0 (220х160х12) М16-б Ф60 26,5 3000 122 60 220 160 18 27 80
Кипарис-4,0-ц VSC001201040101 ЗДФ D108 H1,0 (220х160х12) М16-б Ф60 33,7 4000 122 60 220 160 18 27 80
Кипарис-5,0-ц VSC001201050101 ЗДФ D108 H1,0 (220х160х12) М16-б Ф60 40,9 5000 122 60 220 160 18 27 80
Кипарис-6,0-ц VSC001201060101 ЗДФ D108 H1,2 (220х160х12) М16-б Ф60 48,0 6000 122 60 220 160 18 27 80
Кипарис-7,0-ц VSC001201070101 ЗДФ D108 H1,5 (220х160х12) М16-б Ф60 55,2 7000 122 60 220 160 18 27 80
Кипарис-8,0-ц VSC001201080101 ЗДФ D133 H1,5 (220х160х12) М16-б Ф60 62,5 8000 122 60 220 160 18 27 80
Кипарис-9,0-ц VSC001201090101 ЗДФ D159 H1,8 (270х200х16) М20-б Ф60 89,2 9000 166 60 270 200 23 36 100
Кипарис-10,0-ц VSC001201100101 ЗДФ D159 H2,0 (270х200х16) М20-б Ф60 98,2 10000 166 60 270 200 23 36 100
Кипарис-11,0-ц VSC001201110101 ЗДФ D219 H2,0 (390х300х20) М24-б Ф76 151,0 12000 230 70 390 300 27 48 120
Кипарис-12,0-ц VSC001201120101 ЗДФ D219 H2,0 (390х300х20) М24-б Ф76 163,0 12000 230 70 390 300 27 48 120

Приведенная таблица носит справочный характер. При размещении заказа уточняйте у менеджеров, либо по официальным указанным на сайте контактам ООО «ВолгаСтальКонструкция» возможность изготовления металлоконструкций с учетом ветрового района (СП 20.13330.2016) и климатического исполнения (ГОСТ 16350)

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того вес изделия, указанный в таблице, является расчетным, и согласно требований ГОСТ 19903-2015, ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.
