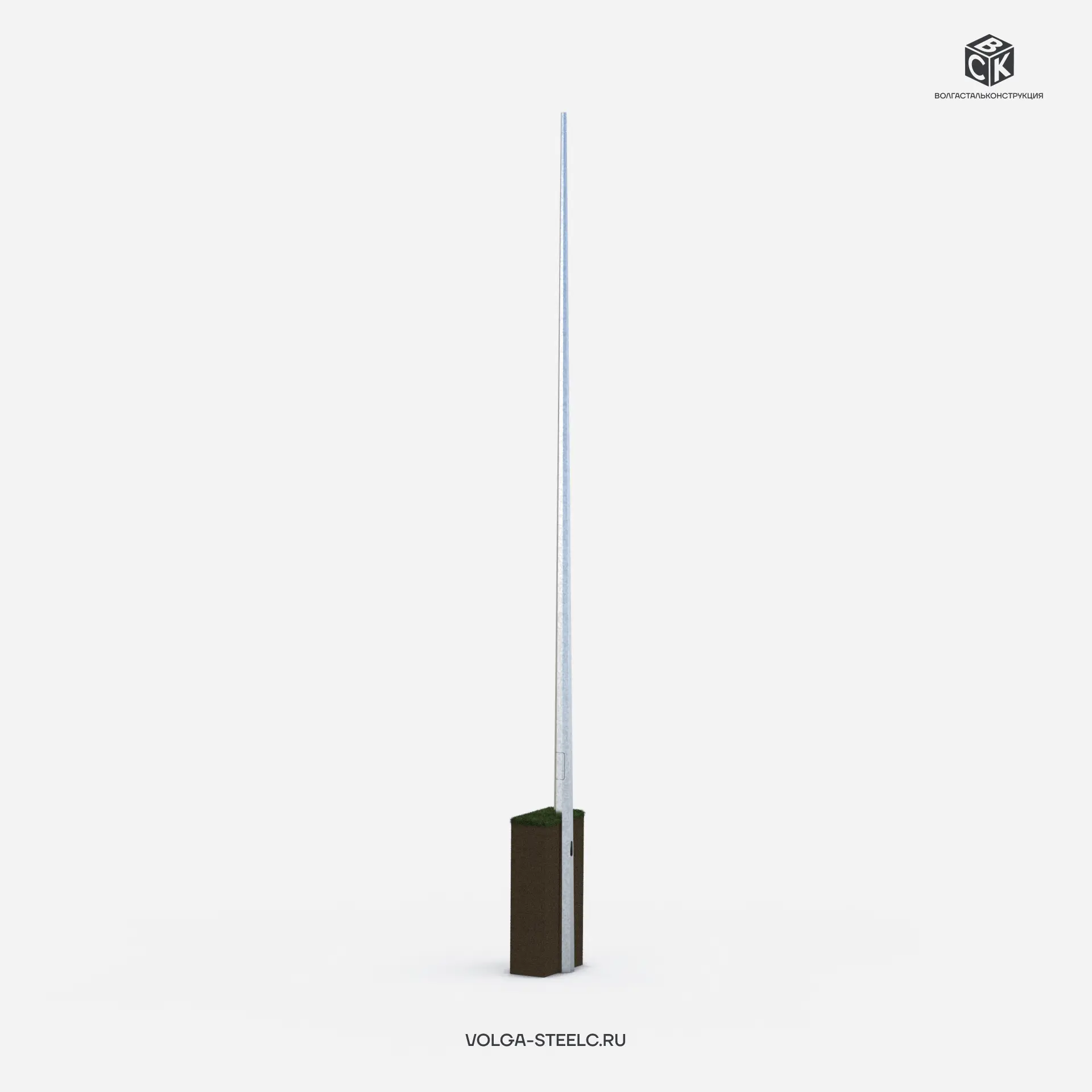

Клён опора несиловая гранёная вкапываемая
Описание
Универсальная опора наружного освещения (обладает более высокой несущей способностью по сравнению с опорой типа Кипарис).

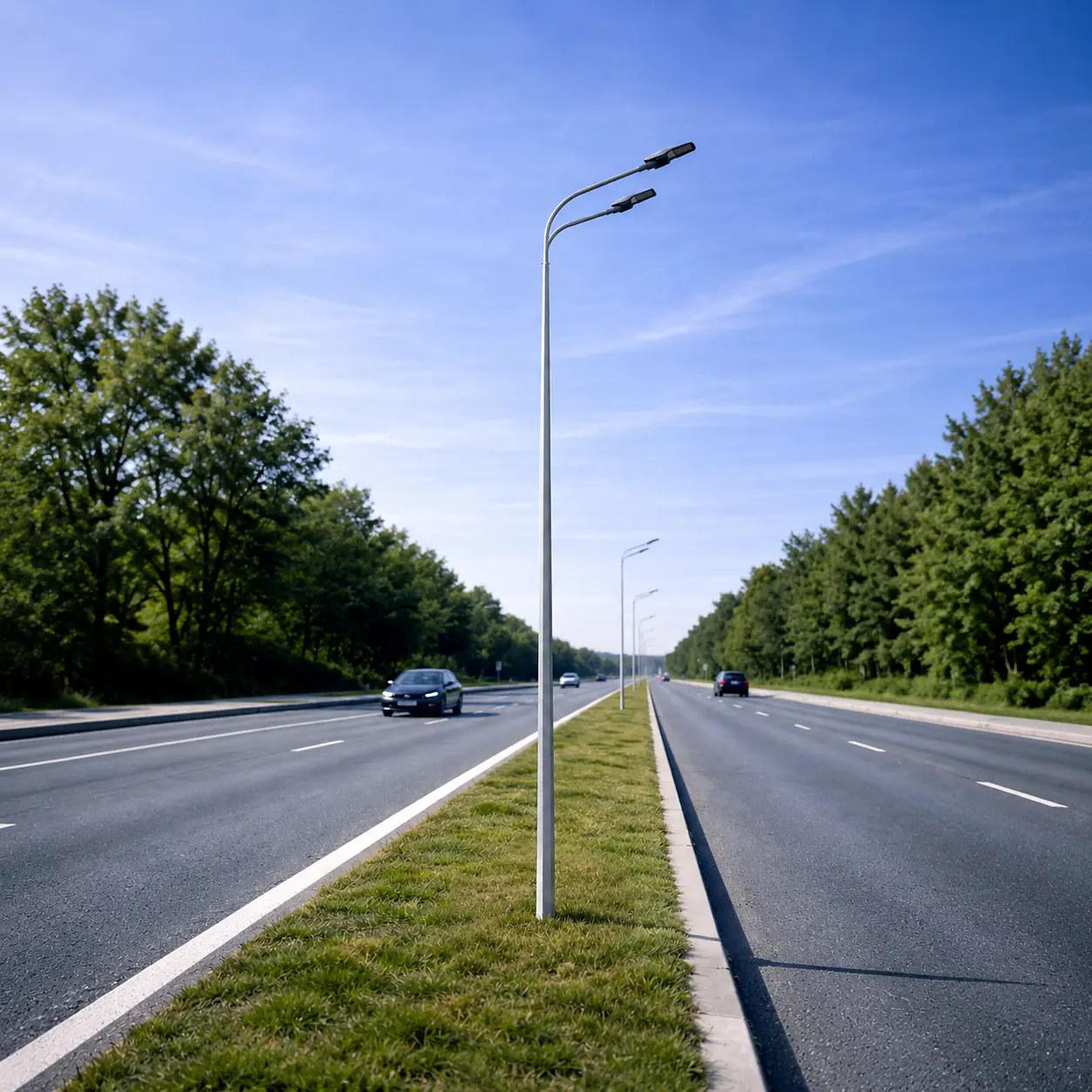

Опора типа Клён практична как в обслуживании, так и в установке, в зависимости от выбора высоты опоры и мощности осветительного прибора может освещать большое пространство.
Для изготовления опоры Клён используется высококачественный сертифицируемый листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2017, с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в соответствии с ГОСТ 9.307-89, что обеспечивает сохранность металлоконструкции от 15 до 25 лет. Кроме того опора может быть обработана декоративным лакокрасочным покрытием по желанию заказчика и в соответствии с требованиями ГОСТ 9.032.

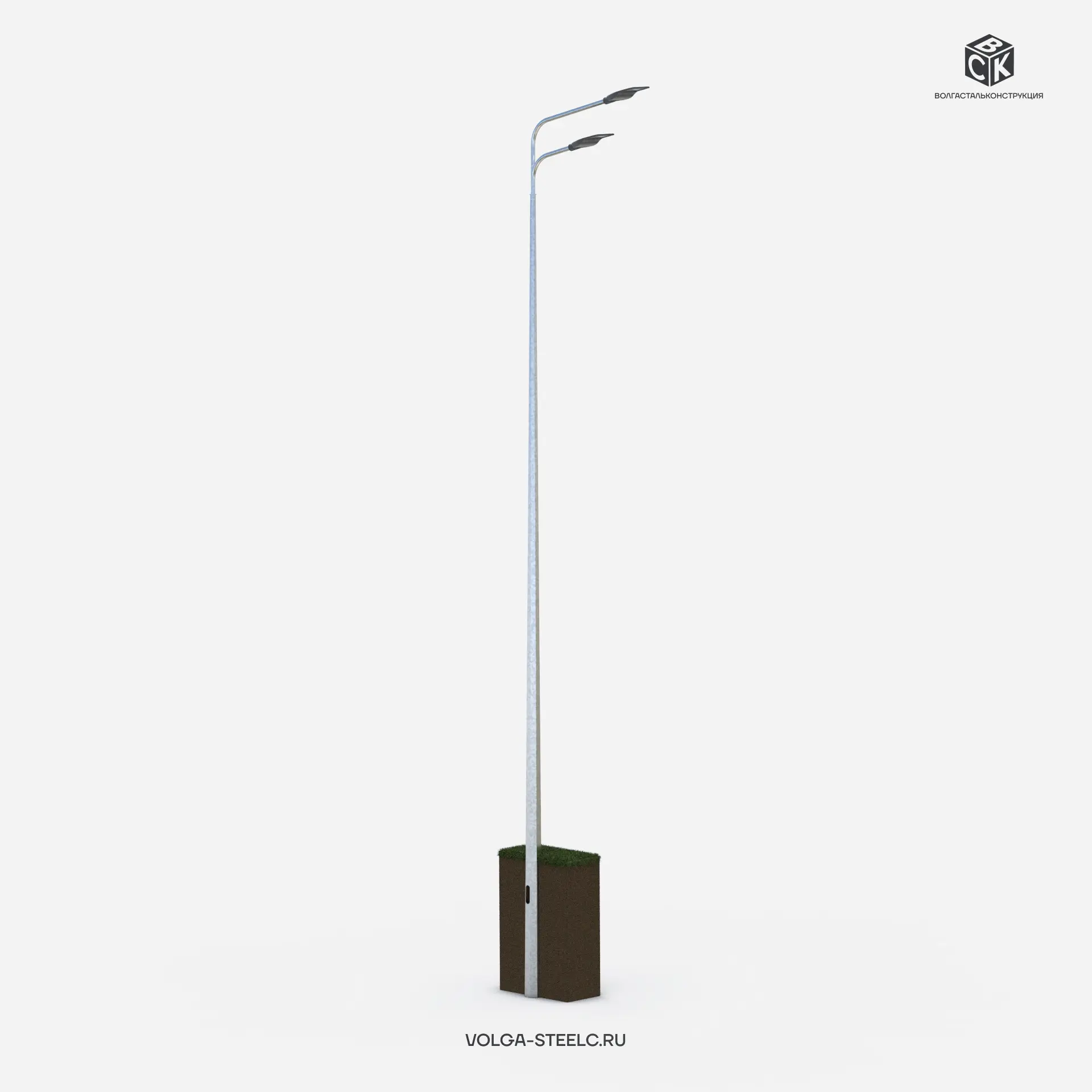

На данный вид опоры устанавливаются кронштейны для различных осветительных приборов.
Установка осуществляется в подготовленный котлован.
Основные параметры фундамента определяются в зависимости от климатических условий эксплуатации и вида грунта с помощью расчета.
Ветровой район для установки опоры Клён от I до V включительно.

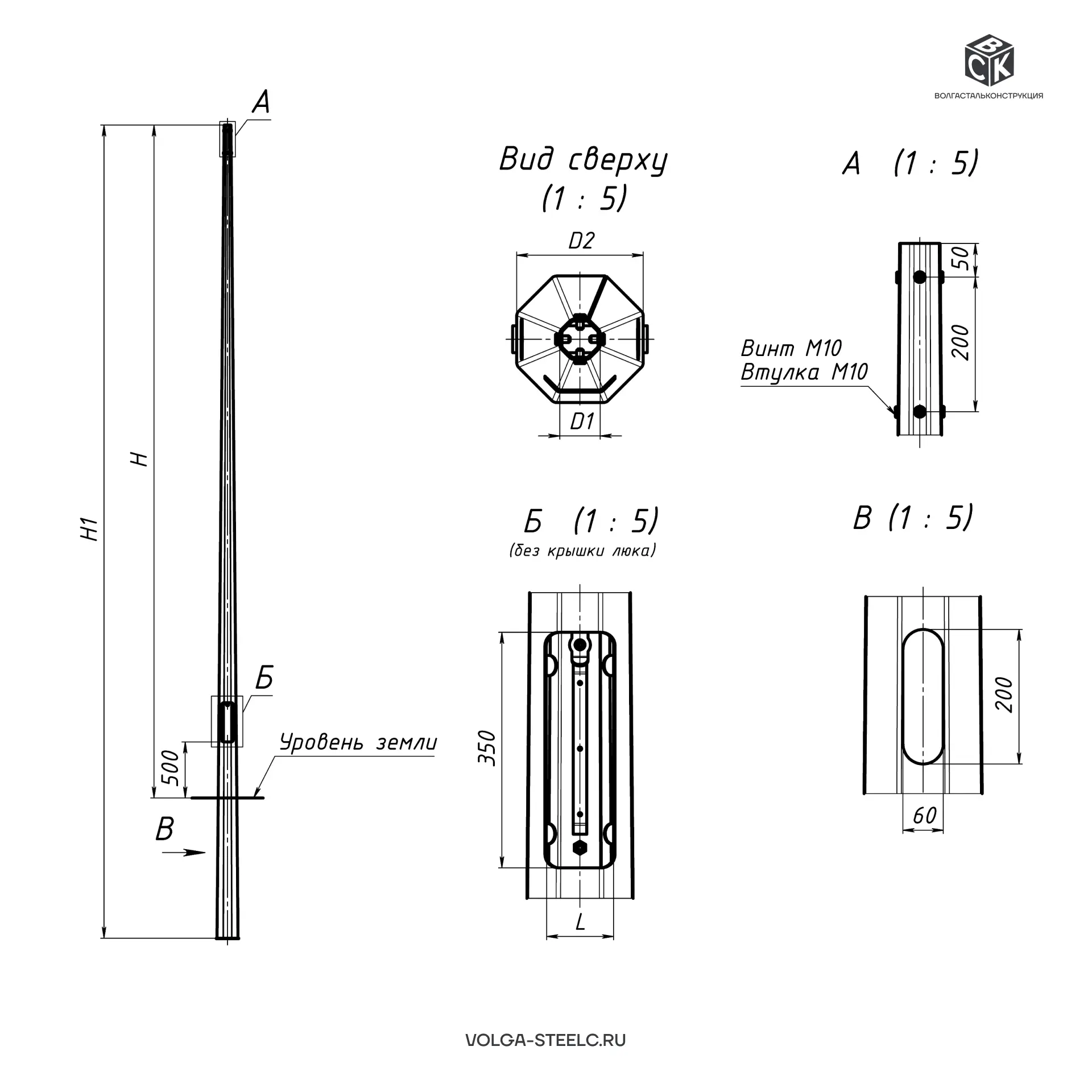

Наименование | Артикул | Обозначение установочного места кронштейна | Вес опоры, кг | Размеры | ||||
Н | H1 | D1 | D2 | L | ||||
Клён-6,0/7,25-ц | VSC000201060102 | Ф60 | 72,8 | 6000 | 7250 | 188 | 60 | 100 |
Клён-7,0/8,5-ц | VSC000201070102 | Ф60 | 85,4 | 7000 | 8500 | 189 | 60 | 100 |
Клён-8,0/9,5-ц | VSC000201080102 | Ф60 | 94,1 | 8000 | 9500 | 186 | 60 | 100 |
Клён-9,0/11,0-ц | VSC000201090102 | Ф76 | 148,9 | 9000 | 11000 | 265 | 70 | 130 |
Клён-10,0/12,0-ц | VSC000201100102 | Ф76 | 160,8 | 10000 | 12000 | 262 | 70 | 130 |
Приведенная таблица носит справочный характер. При размещении заказа уточняйте у менеджеров, либо по официальным указанным на сайте контактам ООО «ВолгаСтальКонструкция» возможность изготовления металлоконструкций с учетом ветрового района (СП 20.13330.2016) и климатического исполнения (ГОСТ 16350)
ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того вес изделия, указанный в таблице, является расчетным, и согласно требований ГОСТ 19903-2015, ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.
