Опоры несиловая гранёная Клён

Описание

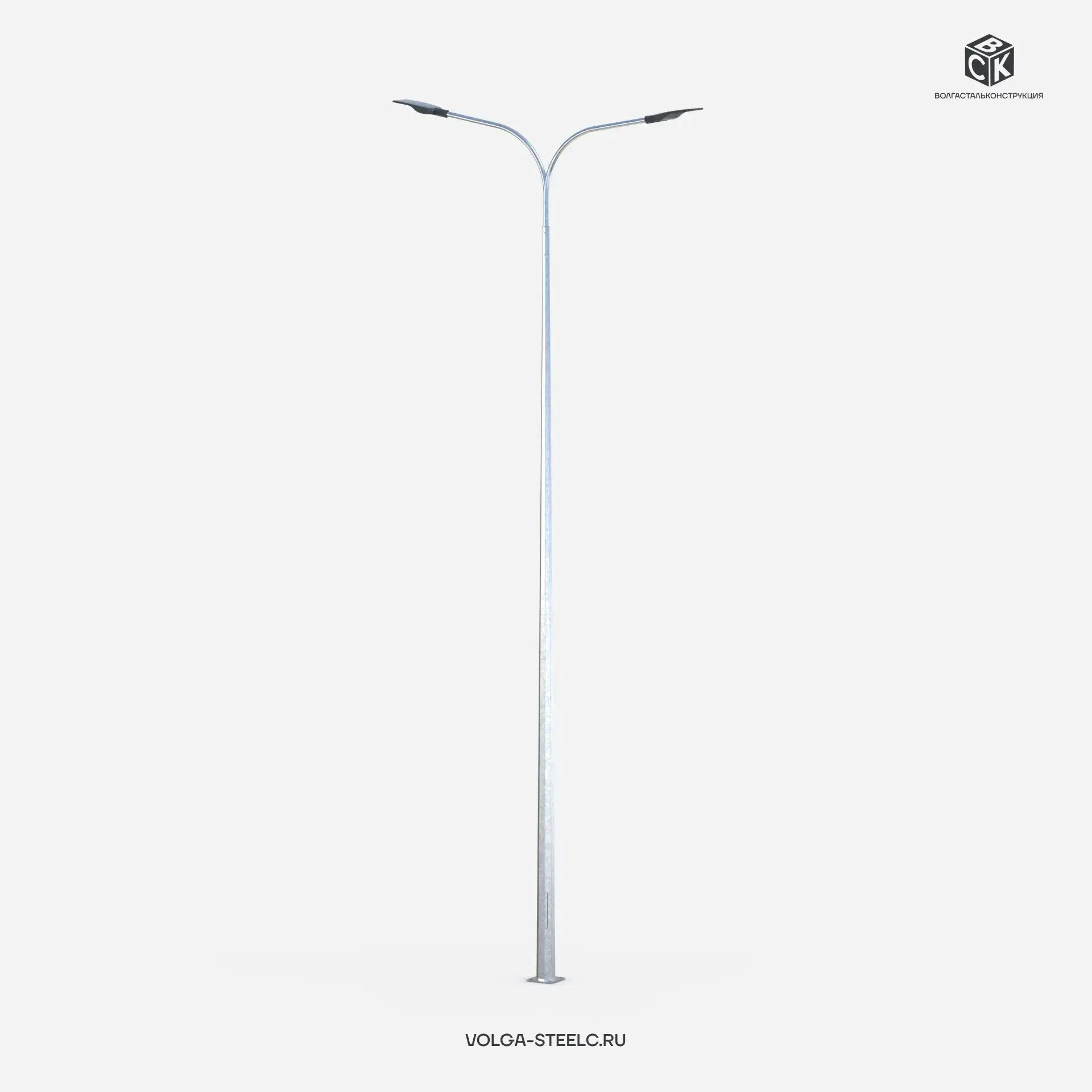

Универсальная опора наружного освещения  (обладает более высокой несущей способностью по сравнению с опорой типа Кипарис).

Опора типа Клён практична как в обслуживании, так и в установке, в зависимости от выбора высоты опоры и мощности осветительного прибора может освещать большое пространство.

Для изготовления опоры Клён используется высококачественный сертифицируемый листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2017, с учетом коэффициента запаса прочности.

Антикоррозийное покрытие наносят методом горячего цинкования в соответствии с ГОСТ  9.307-89, что обеспечивает сохранность металлоконструкции от 15 до 25 лет. Кроме того опора может быть обработана декоративным лакокрасочным покрытием по желанию заказчика и в соответствии с требованиями ГОСТ 9.032.

На данный вид опоры устанавливаются кронштейны для различных осветительных приборов.

Установка осуществляется на закладную деталь фундамента.

Основные параметры фундамента определяются в зависимости от климатических условий эксплуатации и вида грунта с помощью расчета.



Ветровой район для установки опоры Клён от I до V включительно.



По всем вопросам:
Звоните по телефону +7 (831) 288-93-67
Пишите на почту

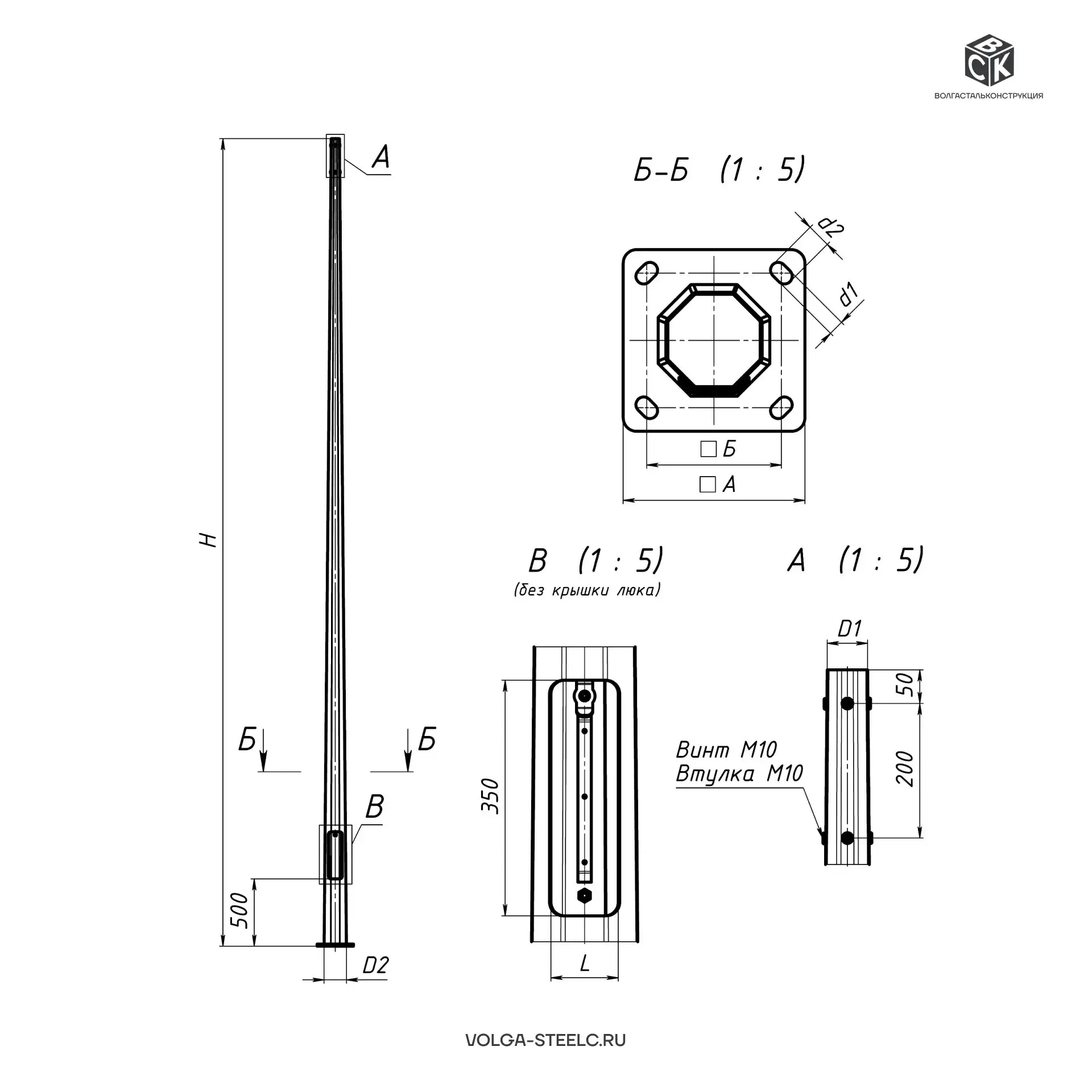

Наименование Артикул Рекомендуемая закладная деталь фундамента Обозначение установочного места кронштейна Вес опоры, кг Размеры
Н D1 D2 А Б d1 d2 L
Клён-6,0-ц VSC001201060102 ЗДФ D159 H1,2 (270х200х16) М20-б Ф60 62,1 6000 166 60 270 200 23 36 100
Клён-7,0-ц VSC001201070102 ЗДФ D159 H1,5 (270х200х16) М20-б Ф60 71,1 7000 166 60 270 200 23 36 100
Клён-8,0-ц VSC001201080102 ЗДФ D159 H1,5 (270х200х16) М20-б Ф60 80,0 8000 166 60 270 200 23 36 100
Клён-9,0-ц VSC001201090102 ЗДФ D219 H1,8 (390х300х20) М24-б Ф76 127,6 9000 230 70 390 300 27 48 130
Клён-10,0-ц VSC001201100102 ЗДФ D219 H2,0 (390х300х20) М24-б Ф76 139,7 10000 230 70 390 300 27 48 130
Клён-11,0-ц VSC001201110102 ЗДФ D219 H2,0 (390х300х20) М24-б Ф105 213,9 11000 240 92 390 300 27 48 140
Клён-12,0-ц VSC001201120102 ЗДФ D219 H2,0 (390х300х20) М24-б Ф105 231,5 12000 240 92 390 300 27 48 140




Приведенная таблица носит справочный характер. При размещении заказа уточняйте у менеджеров, либо по официальным указанным на сайте контактам ООО «ВолгаСтальКонструкция» возможность изготовления металлоконструкций с учетом ветрового района (СП 20.13330.2016) и климатического исполнения (ГОСТ 16350)

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того вес изделия, указанный в таблице, является расчетным, и согласно требований ГОСТ 19903-2015, ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.
