Кедр - опора трубчатая

Описание

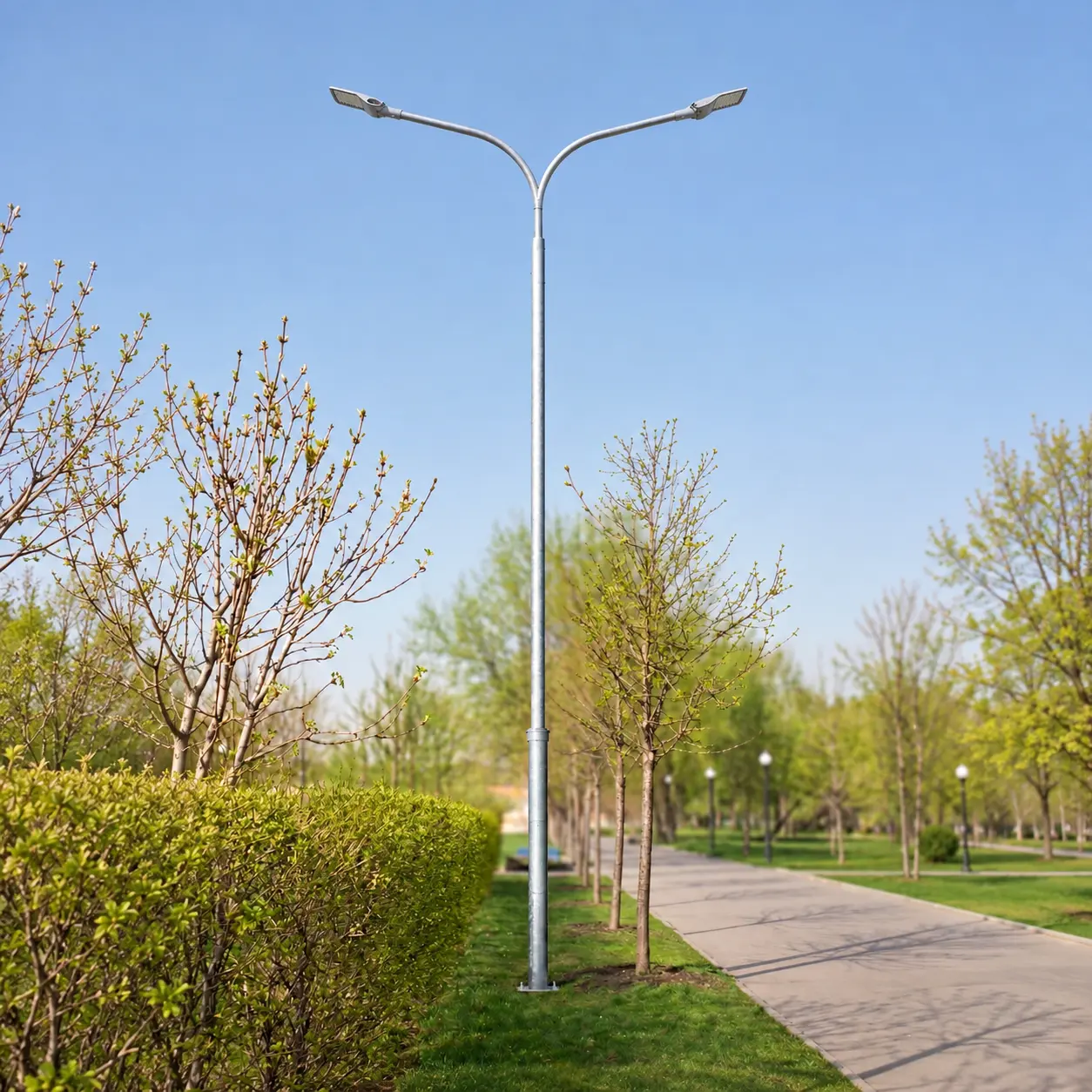

Универсальная опора наружного освещения.

Опора типа Кедр практична как в обслуживании, так и в установке, в зависимости от выбора высоты опоры и мощности осветительного прибора может освещать большое пространство.

Для изготовления опоры Кедр используется высококачественный сертифицированный трубный металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2017, с учетом коэффициента запаса прочности.

Антикоррозийное покрытие наносят методом горячего цинкования в соответствии с ГОСТ 9.307-21, что обеспечивает сохранность металлоконструкции от 15 до 25 лет. Кроме того, опора может быть обработана декоративным полимерно-порошковым покрытием в цвет по шкале RAL.

На данный вид опор устанавливаются кронштейны для различных осветительных приборов, так же предусмотрены варианты изготовления для установки светильников непосредственно на саму опору.

Подвод питающего кабеля к данным опорам производится исключительно подземным способом.

Установка осуществляется на железобетонные фундаменты, которые включают в себя закладную деталь фундамента (трубную или анкерную по запросу и согласованию с заказчиком). ЗДФ поставляется отдельно, в таблице указаны рекомендуемые типоразмеры. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и вида грунта с помощью проекта.

Ветровой район для установки опоры Кедр от I до V включительно.

По всем вопросам:
Звоните по телефону +7 (831) 288-93-67
Пишите на почту

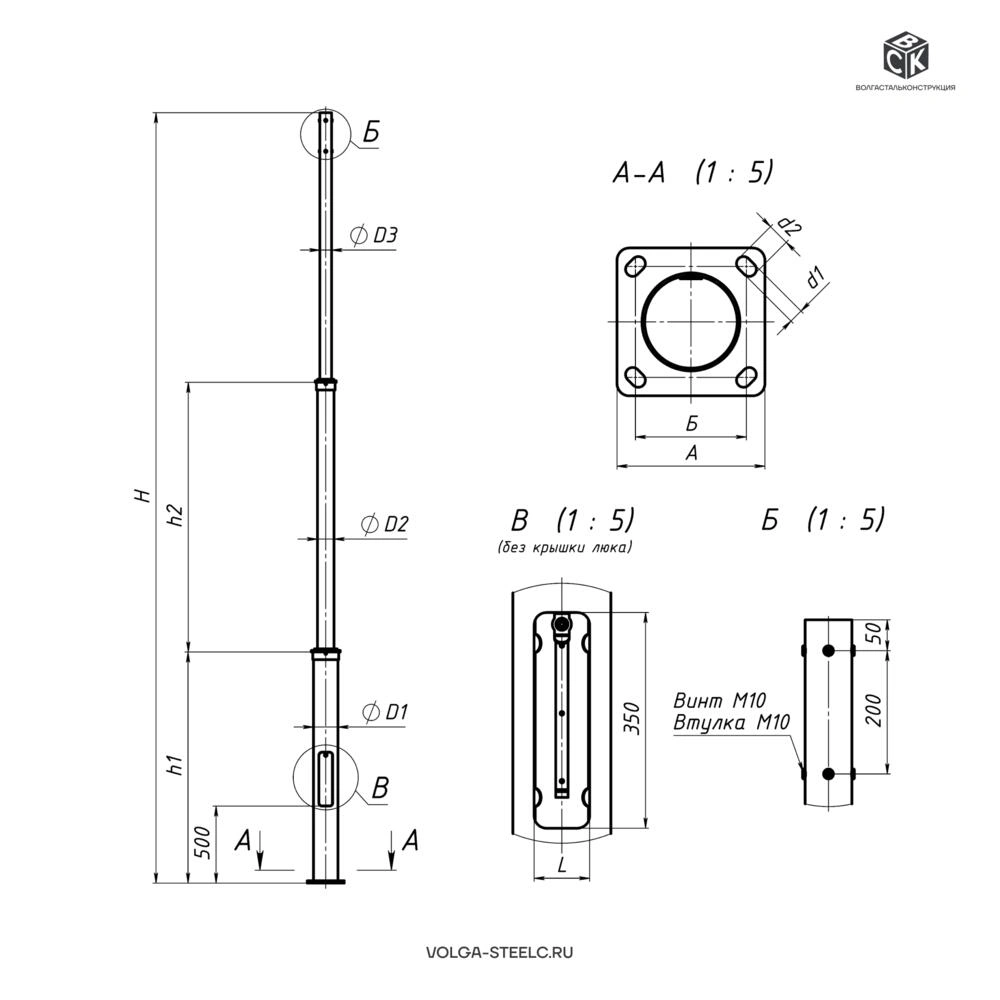

Наименование Артикул Рекомендуемая закладная деталь фундамента Обозначение установочного места кронштейна Вес опоры, кг Размеры
Н h1 h2 D1 D2 D3 А Б d1 d2 L
Кедр-3,0-ц VSC001001030101 ЗДФ D108 H1,0 (220х160х12) М16-б Ф76 29,3 3000 1280 - 108 76 - 220 160 18 27 80
Кедр-4,0-ц VSC001001040101 ЗДФ D108 H1,0 (220х160х12) М16-б Ф76 36,0 4000 1280 - 108 76 - 220 160 18 27 80
Кедр-5,0-ц VSC001001050101 ЗДФ D159 H1,2 (240х180х16) М20-б Ф76 67,0 5000 1500 1750 159 108 76 240 180 23 36 90
Кедр-6,0-ц VSC001001060101 ЗДФ D159 H1,2 (240х180х16) М20-б Ф76 77,7 6000 1800 2100 159 108 76 240 180 23 36 90
Кедр-7,0-ц VSC001001070101 ЗДФ D159 H1,5 (240х180х16) М20-б Ф76 91,0 7000 2100 2450 159 108 76 240 180 23 36 90
Кедр-8,0-ц VSC001001080101 ЗДФ D159 H1,5 (270х200х16) М20-б Ф76 102,0 8000 2400 2800 159 108 76 270 200 23 36 90
Кедрс-9,0-ц VSC001001090101 ЗДФ D159 H1,8 (270х200х16) М20-б Ф76 113,0 9000 2700 3150 159 108 76 270 200 23 36 90
Кедр-10,0-ц VSC001001100101 ЗДФ D159 H2,0 (270х200х16) М20-б Ф76 124,0 10000 3000 3500 159 108 76 270 200 23 36 90

Приведенная таблица носит справочный характер. При размещении заказа уточняйте у менеджеров, либо по официальным указанным на сайте контактам ООО «ВолгаСтальКонструкция» возможность изготовления металлоконструкций с учетом ветрового района (СП 20.13330.2016) и климатического исполнения (ГОСТ 16350)

ООО «ВСК» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того вес изделия, указанный в таблице, является расчетным, и согласно требований ГОСТ 19903-2015, ГОСТ 10704-91 допускается отклонение фактического веса от расчетного.
